Notchning utan CNC med notchning MZ 02 90F A

2.910,00 € utan moms.

MZ 02 90F A Notcher fräser ut rundningen i hörnen. Rundningen tas bort och innerhörnet pekas ut. Notchfräsen ger ett skarpkantat innerhörn. Diamantfräs med mycket hög noggrannhet. Standard slaglängd 60 mm. Notchning utan CNC-router. Solid, hållbar kvalitet.

För referenser se https://www.c-hessler.de/referenzen/

Vi finns också tillgängliga för att svara på frågor per telefon. Tel.: 05741 3012080, internationellt: +49 5741 3012080

Hörnkapen har använts med gott resultat och lång livslängd för hörnkapning utan CNC inom köksmöbelindustrin och handeln i mer än ett decennium.

En CNC-fräsmaskin kräver en mycket hög nivå av upprepningsnoggrannhet och spindelrotationsnoggrannhet. Dessutom krävs mycket exakt uppställning. Allt detta elimineras med MZ 02 90F notchmaskin.

Om det inte är möjligt att fräsa i CNC-fräsen på grund av brist på verktygsplatser, kan notaren hålla CNC-fräsoperatören sysselsatt.

Ett djupstopp används för att förhindra utrivningar på den motsatta sidan.

Arbetsflödet är enkelt och går snabbt att lära sig efter några provfräsningar.

Båda sidorna av det inre hörnet bearbetas i ett slag utan CNC.

En hand greppar handtaget, den andra vilar på det främre vita stödet.

Med det långa anslagshuset är urfräsaren säkert placerad i det inre hörnet.

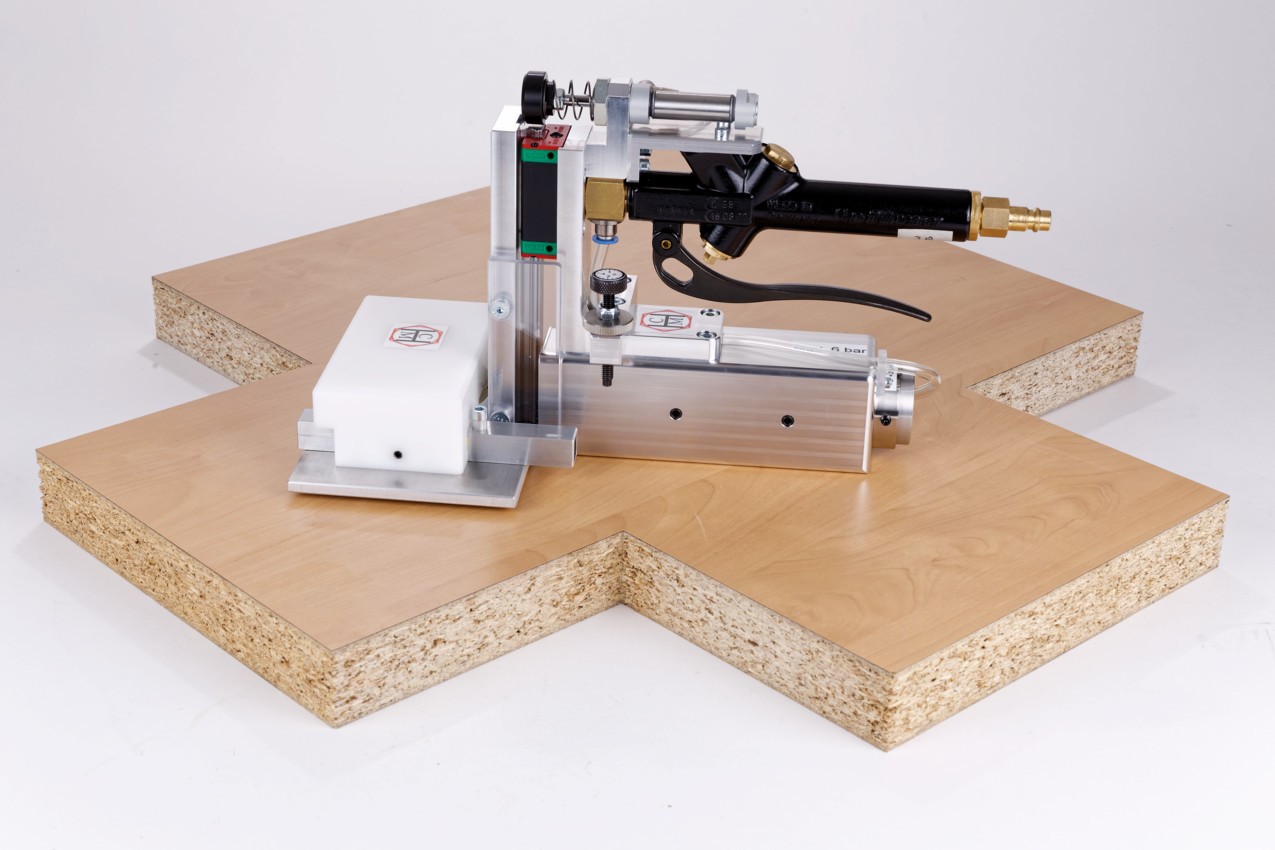

Inskäraren MZ 02 90 F A skjuts in i det inre hörnet för att skära in hörnet.

Maskinen för utfräsning av hörn har en smal design och är dessutom mycket robust. Beprövad i åratal av industriell användning.

Spårningsstoppet omger motorn och fräsen. Detta innebär att urfräsningen kan utföras mer exakt utan CNC än med en CNC-router.

Rikta in hörn med precisionen hos maskintekniska linjärstyrningar.

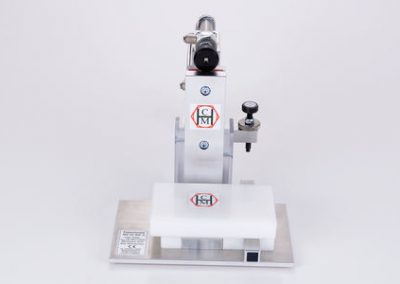

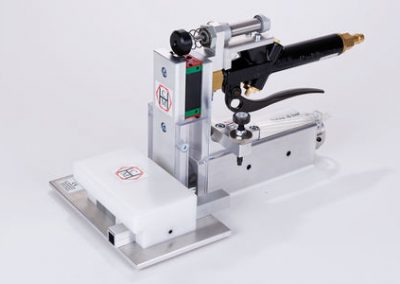

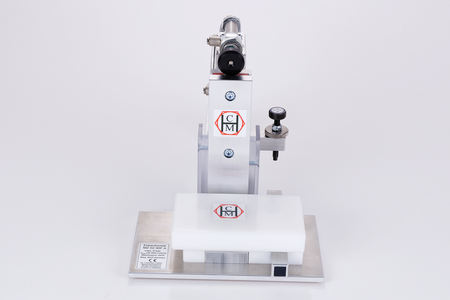

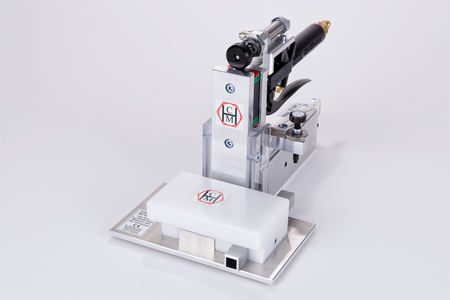

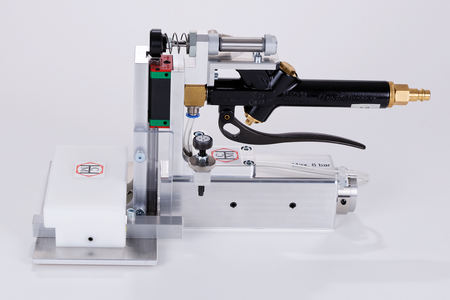

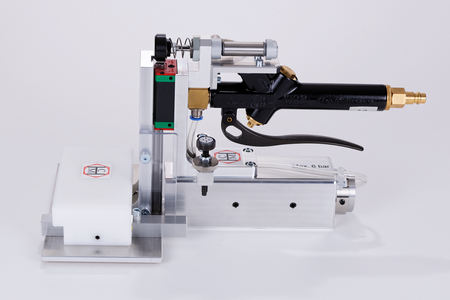

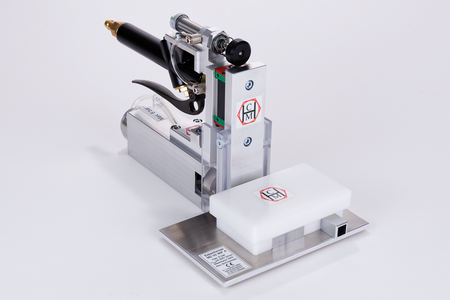

Notchmaskinen MZ 02 90 F A är en fristående enhet med integrerad motor. Den kan därför arbeta utan CNC.

Beskrivning
Ytterligare information

Beskrivning

Exakt urfräsning utan CNC-fräsmaskin

Bästa snickare och snickeriarbetare inom handel och industri,

Vi har goda nyheter: exakt urfasning utan CNC-fräs är nu möjlig. Det tråkiga manuella arbetet med fil, mejsel eller sticksåg vid urfasning av invändiga hörn tillhör nu det förflutna! Med vår MZ 02 90F A notch kan du snabbt och exakt ta bort avrundningen i hörnen och spara värdefull tid i processen.

Taktil fräsning

Tack vare den skannande fräsrörelsen hos den manuellt styrda notningsenheten uppnås en hög noggrannhet vid hörnbearbetning. Eftersom arbetsstycket skyddas under denna process kan det inte uppstå några flisor på panelens ytskikt. Fräsenheten MZ 02 90F A är inställd på en noggrannhet på hundradels millimeter.

Även med en CNC-maskin för träbearbetning är det mycket svårt att uppnå denna noggrannhet. Med vår urfräs kan du lita på att dina produkter håller hög kvalitet och samtidigt spara tid. Så här fungerar notning utan en CNC-router.

Spara tid och kostnader

Vår MZ 02 90F A-kantlist är idealisk för bearbetning av invändiga hörn på panelformade material av trä eller plast. Detta sparar inte bara tid utan även kostnader, eftersom risken för kassationer minskar avsevärt.

Notchern har använts framgångsrikt inom handel och industri i mer än 12 år. Den tillverkas omsorgsfullt av oss i kundanpassad produktion och levereras klar för användning med en diamantkap.

Beställ nu

Köp vår notch och upplev själv hur enkel och exakt hörnbearbetning kan vara med notchning utan CNC-fräs. Vi är övertygade om att du kommer att bli imponerad av vår notmaskin.

Mobil, snabb och flexibel användning

Vad kan notchapparaten göra:

Skarvning av invändiga hörn med radie, t.ex. på bänkskivor
För incisioner och utskärningar
Exakt, taktil fräsning på arbetsstycket
Lätt att använda

Uppgift: Ta bort radien i hörnet

Lösning: Fräsning av ett hörn

Personlig rådgivning

Användningsområde

Notcher börjar där routern slutar
Skarvning av invändiga hörn med radie, t.ex. på bänkskivor
Lägre kostnader än med en fleroperationsmaskin
Mycket enkel användning, mycket bra resultat

Funktion och drift

Placera stopphuset i det inre hörnet
Dra i startspaken: Motorn snurrar och cylindern dras in
Kontinuerligt föra den roterande fräsen genom plattan
Släpp startspaken och tryck tillbaka motorn till startläget

Pris

Euro 2810 netto + frakt
1 veckas test utan förpliktelse och kostnadsfritt

Tekniska krav

Tryckluft, begränsad till 6 bar
Regelbunden påfyllning av olja i tryckluftsanordningen

Leveransens omfattning

Maskin
Fräs, monterad och förinställd
Varje maskin med fräs är testad och godkänd på trä/plast
Originalutrustning tryckluftsenhet olja med specifikation
Bruksanvisning
Verktyg

Notchapparaten är lätt att hantera:

Notchverktyget i bruk, här under tillverkning av bänkskivor

Före: Arbetsstycket har en radie från CNC-fräsning i det inre hörnet - Efter: Radien på det inre hörnet tas bort i ett enda arbetssteg.

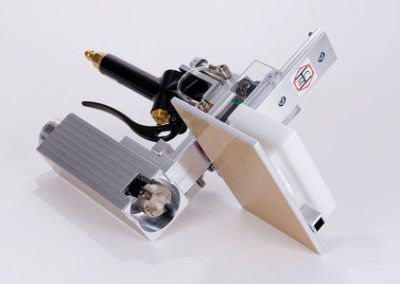

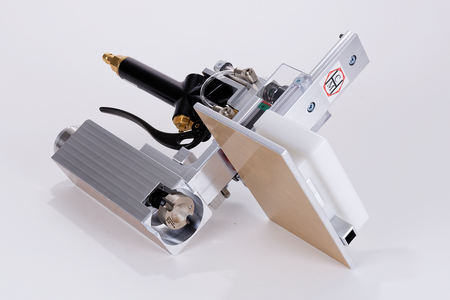

Komponenterna

Djupanslaget är inställt så att panelen fräses från den första sidan. - Efter vändning av skivan skjuts anhållet tillbaka och fräsningen utförs från den andra sidan.

Före urholkningen har arbetsstycket en radie på det inre hörnet. - Efter urfasning med hörnformaren avlägsnas radien på ett rent sätt.

Maximala innerradier: Arbetsstyckets tjocklek 16 mm/maximal innerradie 8 mm - Arbetsstyckets tjocklek 18 mm/maximal innerradie 10 mm - Från arbetsstyckets tjocklek 19 mm/maximal innerradie 12,5 mm

Arbetsgång: 1. placera stopphuset i det inre hörnet, 2. dra i startspaken: Motorn roterar och cylindern dras in, 3. för kontinuerligt fram den roterande fräsen genom plattan, 4. släpp startspaken och tryck tillbaka motorn till startpositionen

Notcher MZ 02 90F A

Ytterligare information

Notcher med spårfräsning

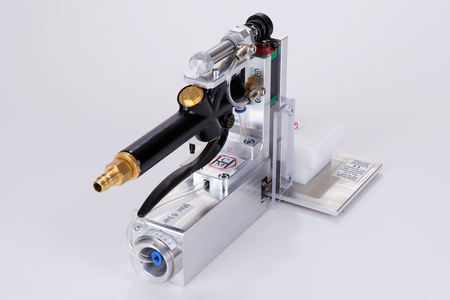

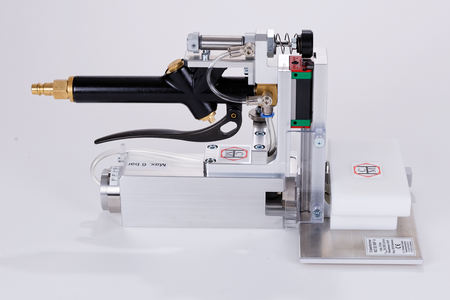

Stopphus med integrerad Särskild-Luftmotor

1 Särskild-Glidfräs, skaft 8 mm, längd på skäreggen parallellt med axeln 13,5 mm

Linjär styrning med vagn med recirkulerande kullager och härdad linjärskena

Excentrisk hylsa på luftmotorn för axiell och radiell justering

Manuellt manövrerad Tillkoppling/frånkoppling av luftmotorn

Pneumatisk stoppcylinder

Djupstopp för rivfri urhuggning på båda sidor
Insticksdjupet begränsas med djupstoppet. Detta innebär att ett rivfritt snitt kan produceras även på den andra sidan efter vändning av panelen.

Endast för borttagning av radien på 90° innerhörn på panelformade material av trä eller plast, t.ex. bänkskivor.

Arbetsmetod/begränsningsvärden:

1. Maximalt Tjocklek av arbetsstycket: 60mm

2. Minimum Längd den kortaste sidan i en allsidig sluten Utdrag:

200 mm

3. För ensidig rivfri Den maximalt tillåtna inre hörnradien för skåror är 12,5 mm.

4. För Tårfritt på båda sidor Vid urtag fräses arbetsstycket från den första sidan och bearbetas från den andra sidan efter svarvning. Följande gränsvärden gäller för de arbetsstycken som ska bearbetas:

För arbetsstyckets tjocklek 16 mmInvändig hörnradie upp till 8 mm
För arbetsstyckets tjocklek 18 mm: Invändig hörnradie upp till 10 mm
Arbetsstyckets tjocklek 19 mm och större: Inre hörnradie teoretiskt upp till 12,5 mm. (Andra värden på begäran).

5. Frånvaron av utrivningar vid radiusutloppet beror också på materialet. Om det behövs måste radien minskas.
