Universell kantfräs

590,00 € - 685,00 € utan moms.

Universal edge routern erbjuder som den enda edge router känd för oss i en tabell den Kombination av längsgående kant- och hörnbearbetning.

För longitudinell kantbearbetning har den en Stor stödplattavilket ger mycket god stabilitet vid framåtskjutning. Fräsens inmatning är placerad centralt under drivenheten i spännadaptern och kan justeras mycket enkelt. känslig kan justeras genom att vrida på frekvensomriktaren.

Hörnbearbetning underlättas av ett horisontellt anslag med spånskydd och en höjdjusterbar skiva som är placerad runt fräsen. Säker och oskärpefri som ska genomföras.

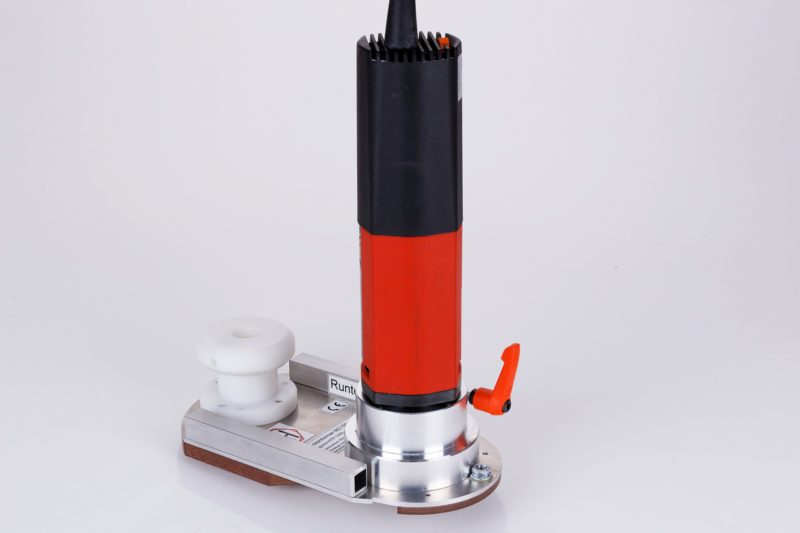

Universell kantfräs med lättvikts elmotor

Beskrivning

90° universalapparat för hörn- och längsgående kantbearbetning med många nya funktioner

Ett antal innovationer har införts för att öka säkerheten och produktiviteten:

Hessler-stopp för säker styrning vid hörnbearbetning
Vario-stöd för verktygslös omställning från kantlistplatta till skivstöd
Känslig fräsinmatning plus glappfri fastspänning av drivenheten
Justering av brytarens position

Universal kantfräs MZ 100 90F

Personlig rådgivning

Universal kantfräs MZ 100 90F i drift

Systemets funktioner

Användningsområde

Universalmaskinen MZ 100 90F 90° kan användas för att ta bort både änd- och långkantsutsprång. När det gäller rundade längsgående kanter rundar maskinen även de återstående hörnen.

Den vändbara Heßler attack ger en vickningsfri styrning när du rundar hörn och har spån- och greppskydd. Med Vario-stödet är stödgeometrin optimalt anpassad till respektive arbetsstöd.

Funktion och drift

Hessler-stopp för säker styrning vid hörnbearbetning
Vario-stöd för verktygslös omställning från kantlistplatta till skivstöd
Känslig fräsinmatning plus glappfri fastspänning av drivenheten
Justering av brytarens position

Pris

MZ 100 90F med hörnavrundningsfunktion: 585,00 euro
Utan hörnavrundningsfunktion: € 490,00
1 veckas test utan förpliktelse och kostnadsfritt

Tekniska krav

Ljusflöde 220V

Leveransens omfattning

Maskin
Fräs, monterad och förinställd
Varje maskin med fräs är testad och godkänd på trä/plast
Bruksanvisning
Verktyg

Heßler attack

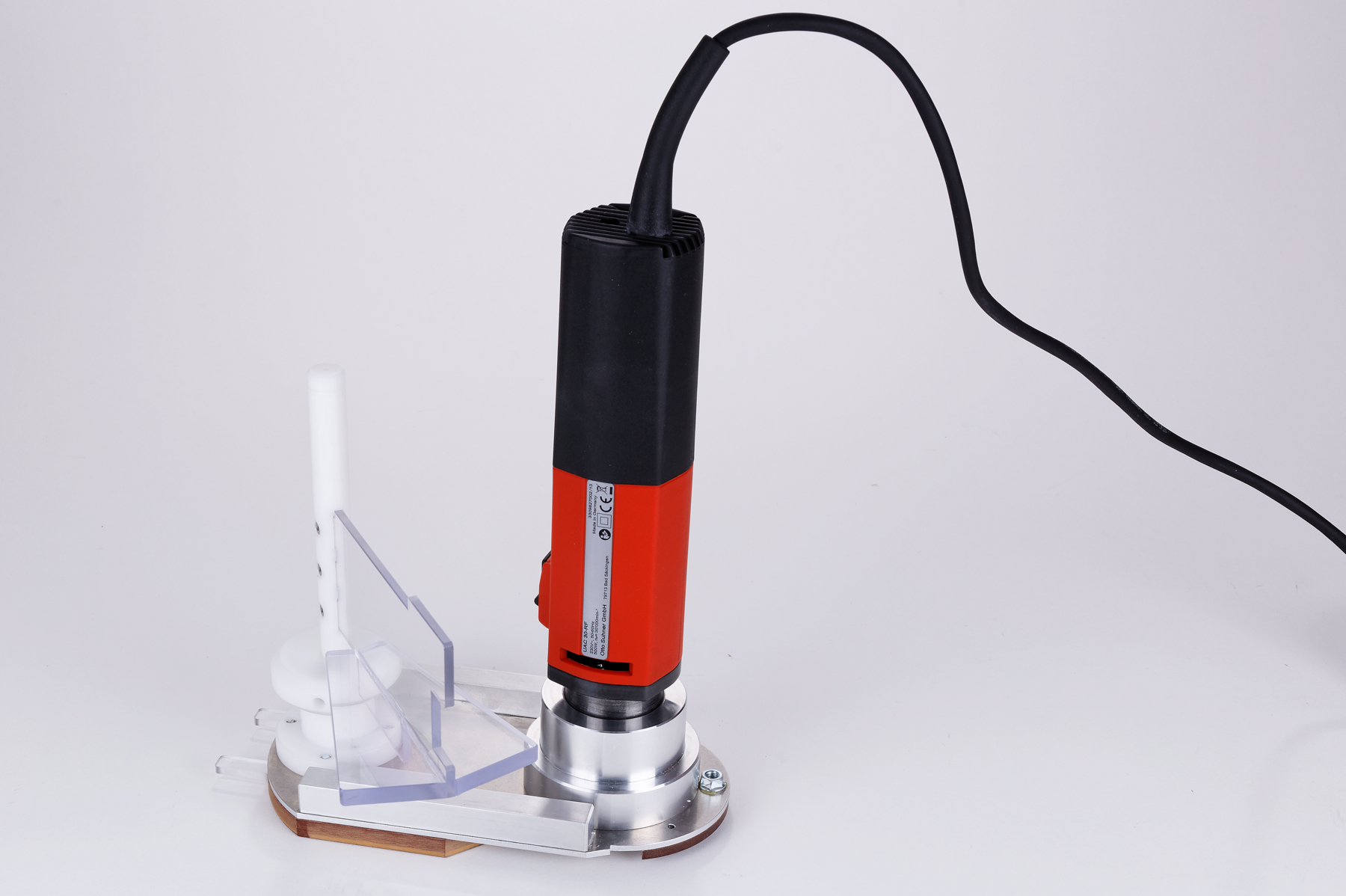

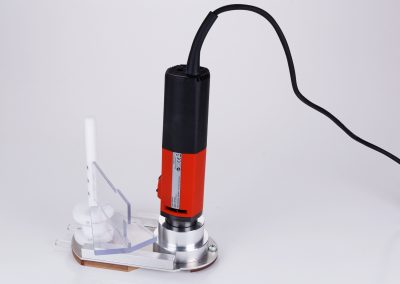

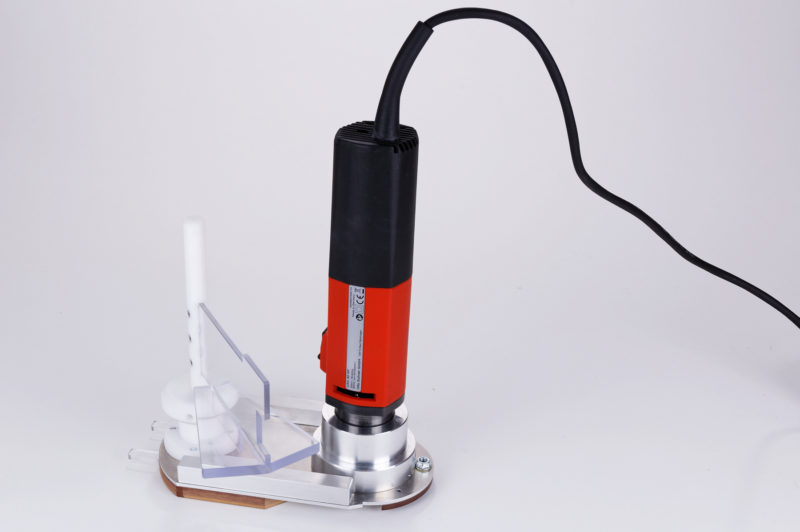

Hessler-anslaget är placerat i den handtagsliknande hållaren vid bearbetning av längsgående kanter (se nästa bild nedan). Det innebär att det alltid finns till hands när man byter till hörnbearbetning. Det stora handtaget i kombination med det stora stödet för arbetsstycket ger en säker styrning.
Längsgående kantbearbetning kan utföras med överhäng av kanten. Kanten behöver inte fräsas jämn i förväg.

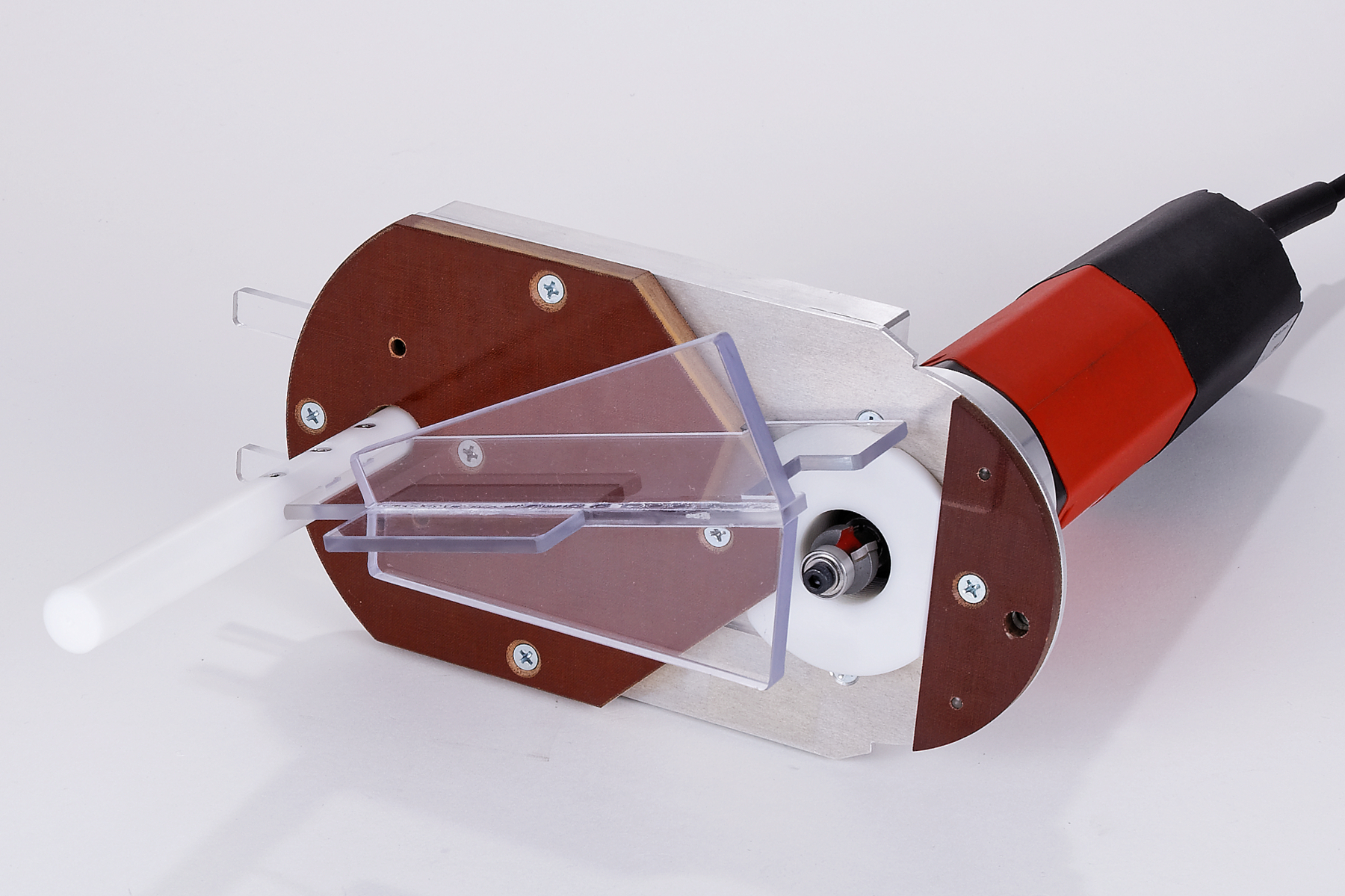

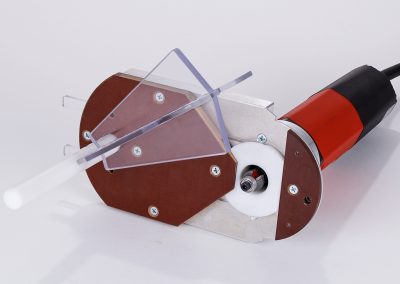

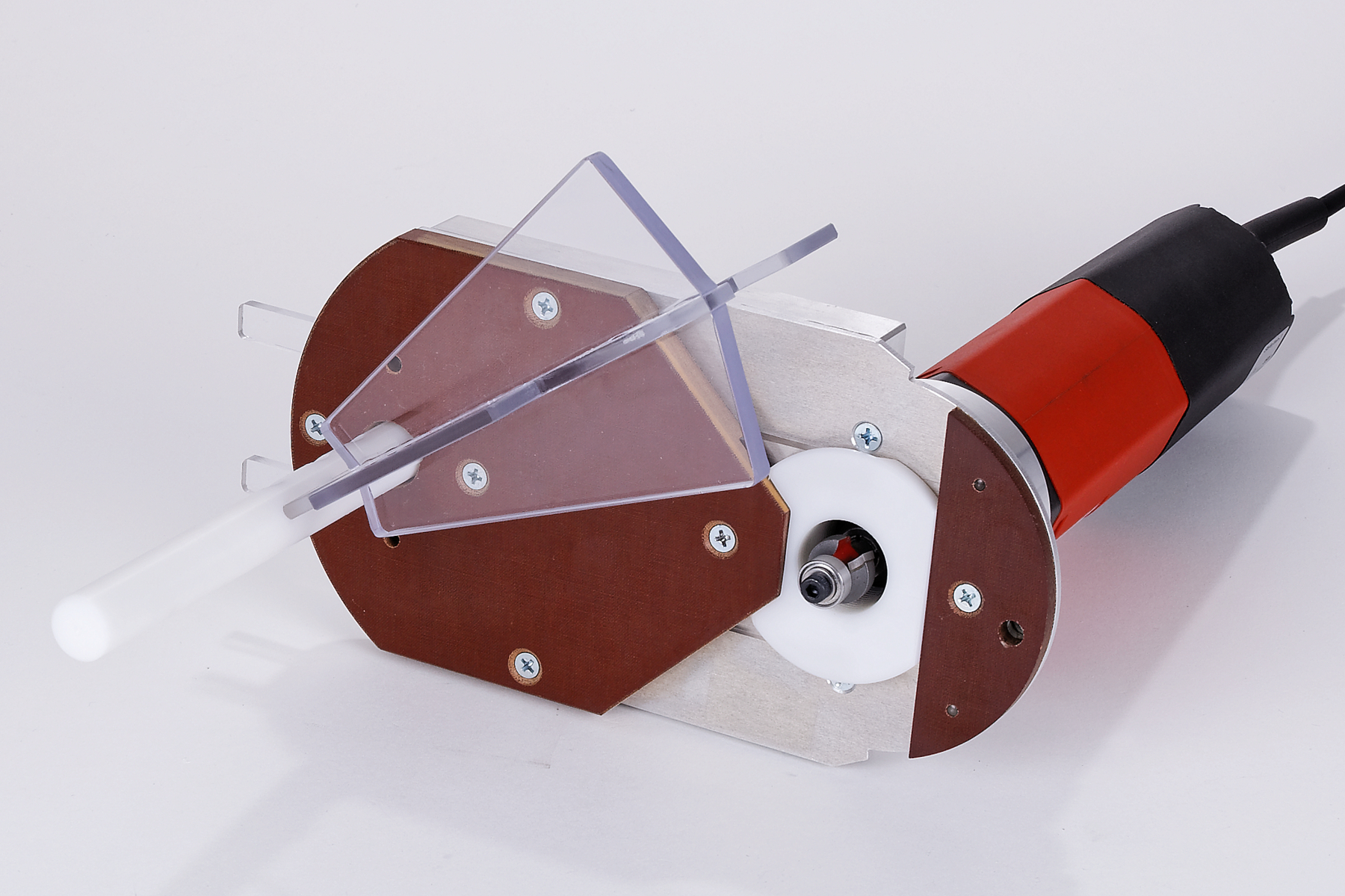

För hörnbearbetning dras Hessler-svärdet vertikalt uppåt ur handtaget och sätts tillbaka från stödsidan. Spån- och greppskyddet förs upp till arbetsstyckets stöd. Det sträcker sig över fräsen och in i sugadaptern. Hörnformaren kan nu roteras runt Heßler-anslagets axel.

Drivenheten hålls säkert i ett horisontellt läge av Hessler-anslagets glidtryck på arbetsstyckets ovansida. När Heßler-stoppet glider på arbetsstyckets ovansida pressas fräsens trycklager mot arbetsstycket och den överskjutande kanten avlägsnas rent.

Vario stöd

Vario-stödet är ett annat unikt försäljningsargument.
Vario-stödet kombinerar i en maskin det som tidigare krävde två maskiner eller en maskin med två påbyggnader: ett arbetsstyckesstöd med en V-formad begränsning för att rymma ett kantöverhäng vid längsgående kantfräsning och en sluten skiva för hörnbearbetning. Med Vario-stödet kan fräsen inte längre pressas in i arbetsstycket vid hörnfräsning.

Vario-stödet består av det vita, kragliknande stödelementet, justeringskragen, runt fräsen. Den justerbara kragen kan justeras till samma nivå som den stora stödplattan i verktygsaxelns riktning. Detta ökar stödytan för arbetsstycket. Den kan också flyttas tillbaka igen.
Den manövreras via två skjutbara element på sidan av handtaget.

Känslig inmatning av fräsar

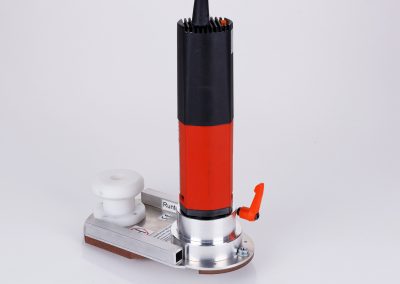

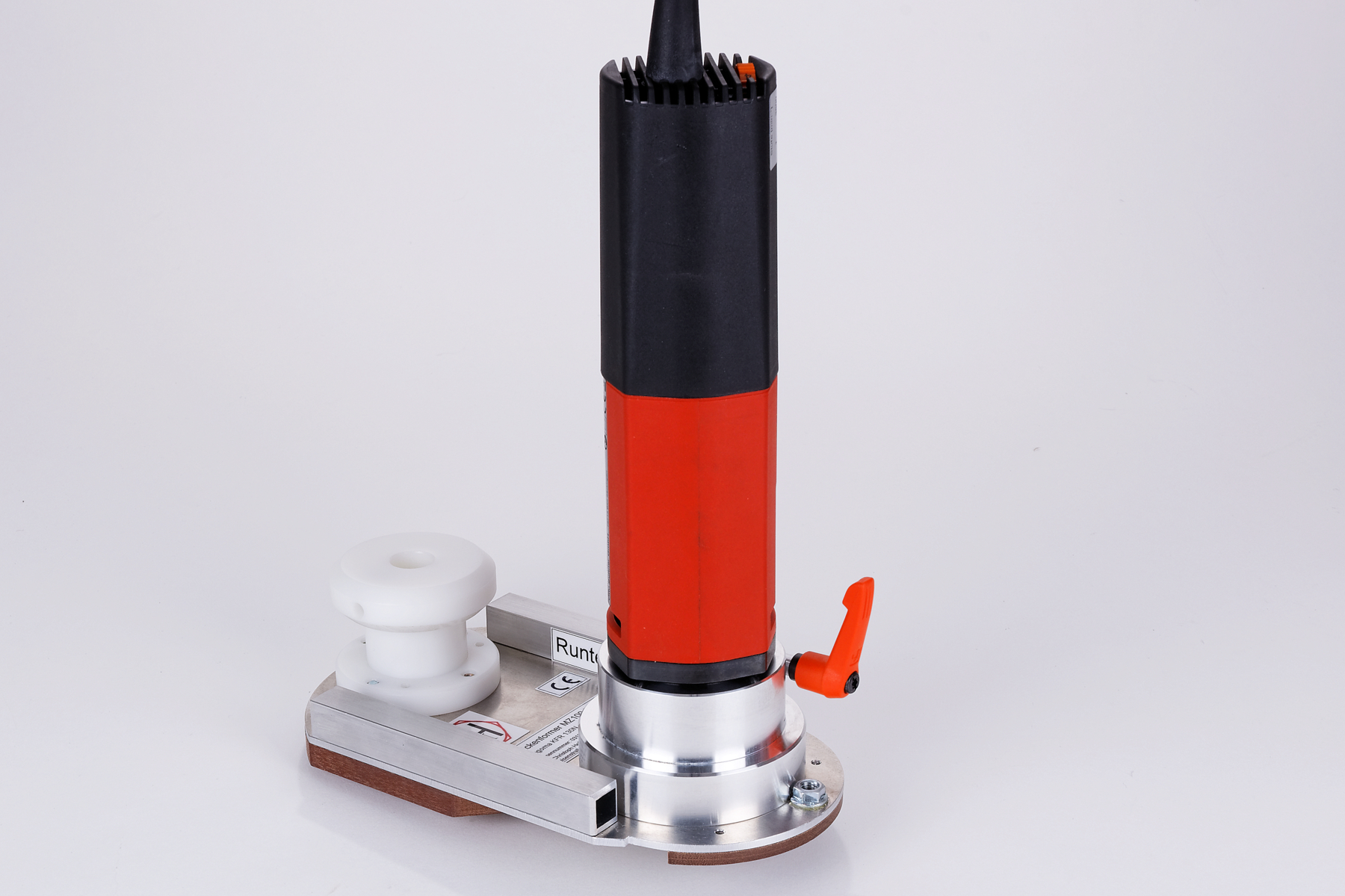

Fräsen matas i axiell riktning genom att vrida den vertikala drivenheten. Drivenheten är dock fixerad helt glappfritt via den orangefärgade spännspaken. Det går inte att vidröra fräsen med fingrarna på drivsidan i något driftläge. Detta innebär säkerhet.

Justering av brytarens position

På/av-brytarens position kan ändras med 4×90° för varje inmatningsposition, vilket gör det enkelt att slå på/av. Om drivenheten tas bort med fräsen bibehålls inmatningspositionen mycket exakt.

Trycklagerbroms

Den integrerade bromsen bromsar axiallagret innan det kommer i kontakt med arbetsstycket. Inga påkörnings- eller bromsmärken bildas. Bromsen är utformad så att trycklagret kan rulla utan att lämna några märken efter kontakt med arbetsstycket.

Solid konstruktion

Bortsett från drivenheten tillverkas hörnformaren utan några gjutna metalldelar. Här används massiva material som bearbetas genom svarvning, fräsning eller andra skärande processer. Trots detta är vikten endast cirka 2,5 kg.

Ytterligare information

Universal kantfräs MZ 100 90F med hörnrundningsfunktion

Stort fräsbord

Axiell justering för drivenheten, Elektrisk drivning

Sänkbar, integrerad platta (Vario-stöd)

Handtag med styrning för Heßler-attacken

Sugadapter med glidbroms för trycklagret

Heßler attackerar med Inträngningsskydd och stödbackar

Drivenhet
- Standard: Wegoma KFR130N, skaft 8, pris minus Euro 90: Euro 585
- Tillval enligt bild: Lättviktsmotor av hög kvalitet från Suhner, axel 8

Universal edge routern erbjuder som den enda edge router känd för oss i en tabell den Kombination av bearbetning av längsgående kant och massiva hörn.

Hörnbearbetning underlättas av ett horisontellt anslag med spånskydd och en höjdjusterbar skiva som är placerad runt fräsen. Säker och oskärpefri som ska genomföras.

Specialapplikationer för fasade smalsidor och hörnrundningar i massivt trä upp till R 12 kan också realiseras med hjälp av Universal kantfräs. Kontakta oss för din specialapplikation.
