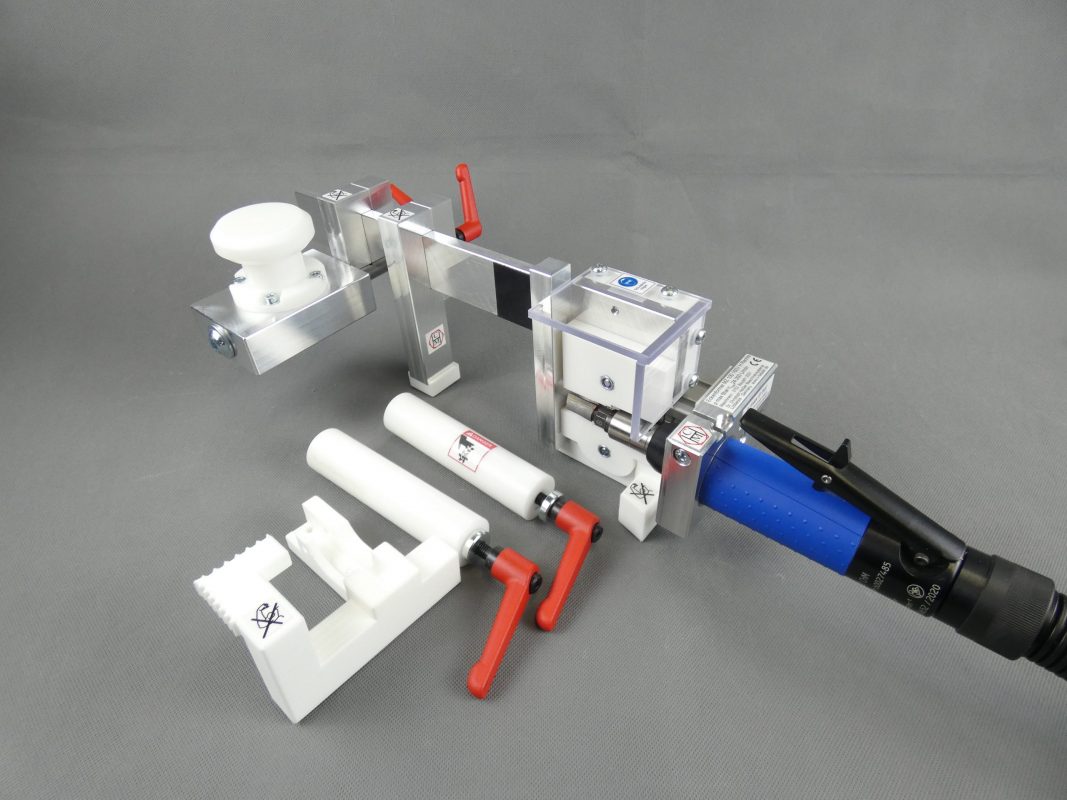

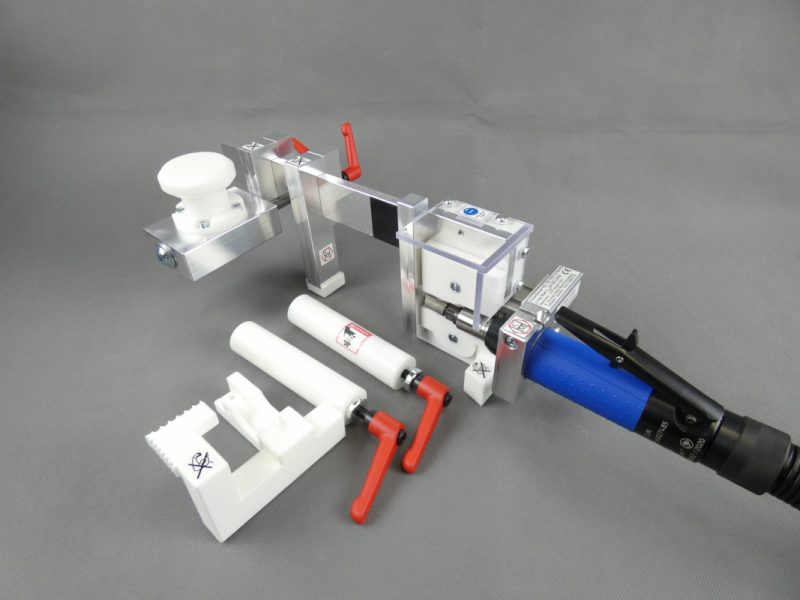

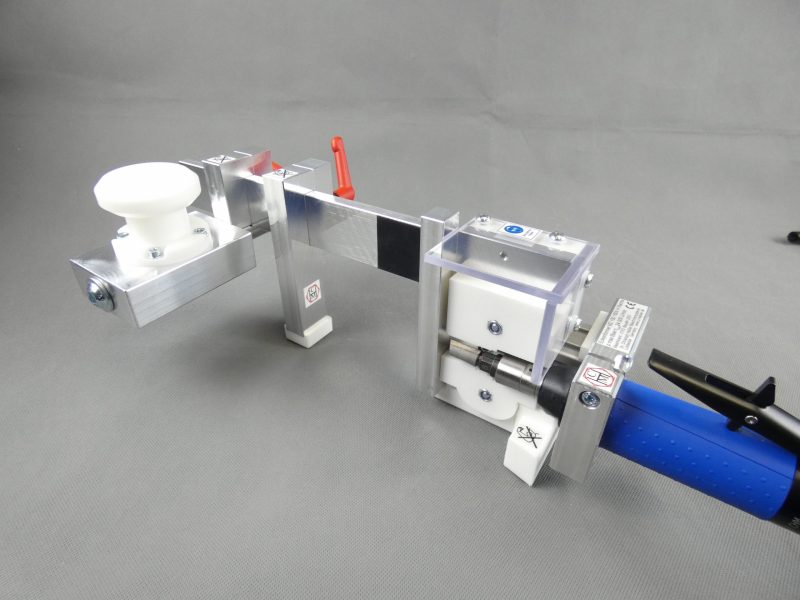

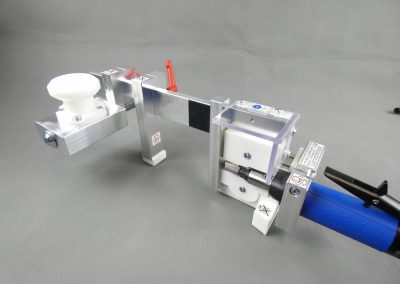

Planfräs MZ 100 160V H för planfräsning med stor vinkel

2.490,00  utan moms.

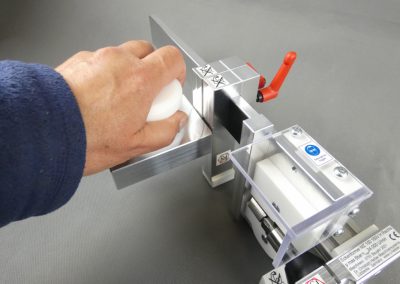

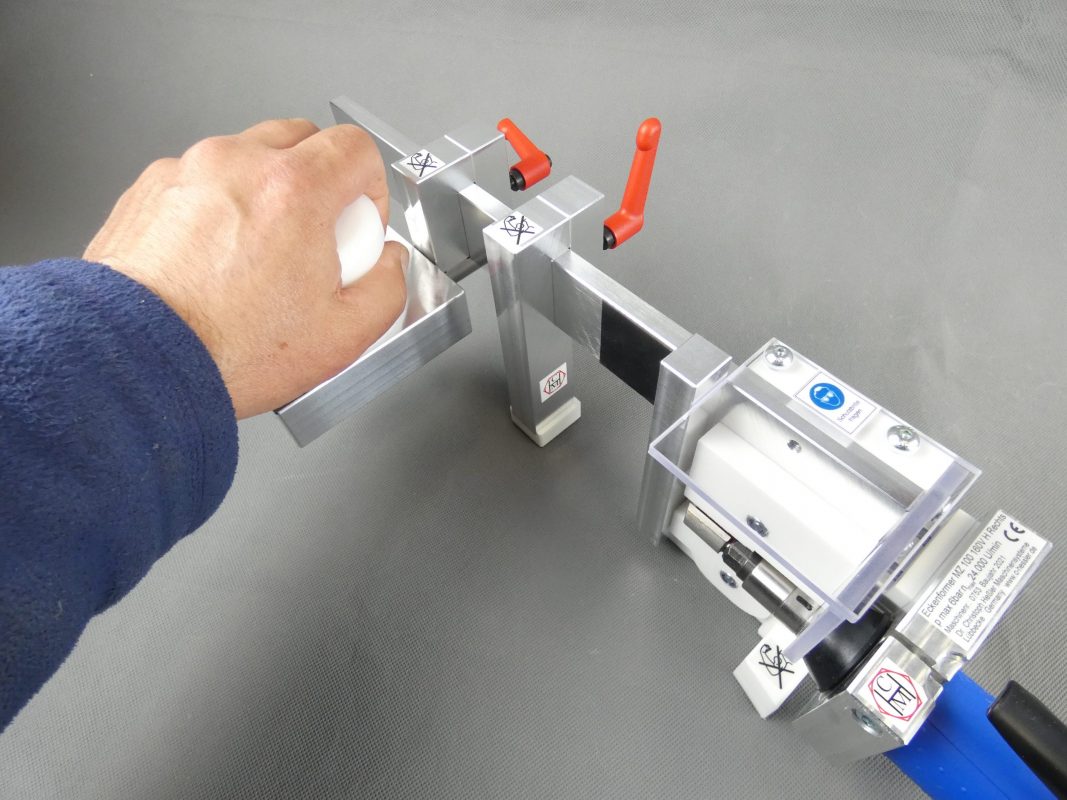

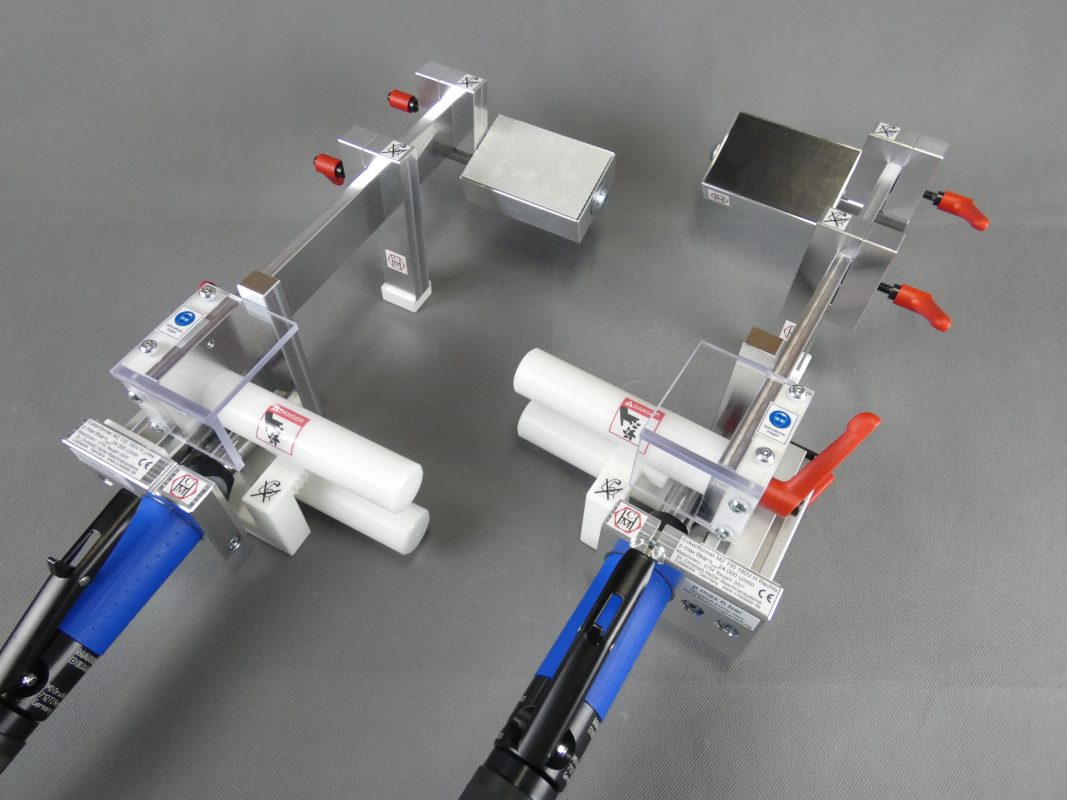

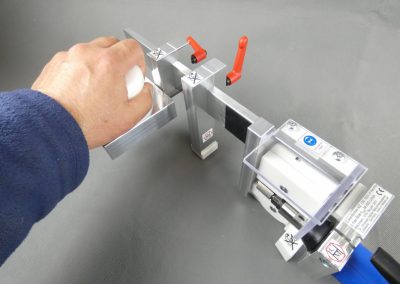

Planfräsen H används för att fräsa plana kantutsprång på den främre sidan. I motsats till Standard spolningsfräs komplexa komponenter kan bearbetas med H-varianten. Mycket lämplig för så kallade pusseldelar och andra specialdelar. Beprövad vid tillverkning av husvagnar och husbilar. Det finns en högerversion som visas och en spegelvänd vänsterversion.

Vi finns också tillgängliga för att svara på frågor per telefon. Tel.: 05741 3012080, internationellt: +49 5741 3012080

Beskrivning

Arbetsprincipen

Arbetsprincipen är baserad på Standard spolningsfräs och beskrivs där.

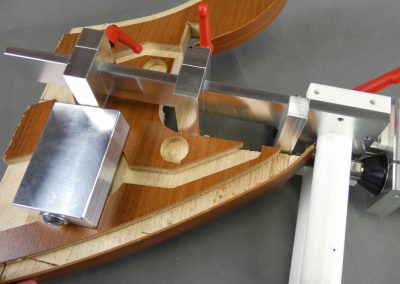

Tillämpningen på det komplexa arbetsstycket

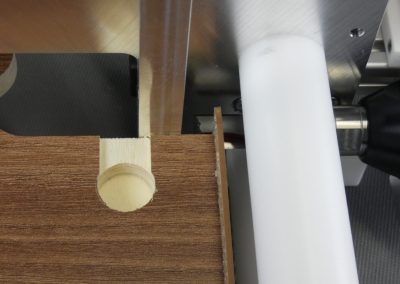

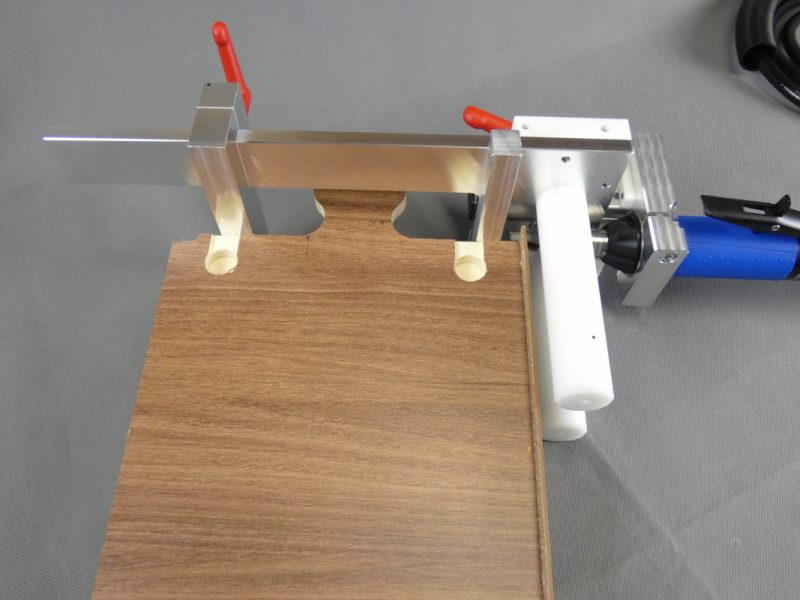

Fräs H i linje med arbetsstycke 1

Historien bakom spolningsfräsen H

Narrativ skapade med AI (artificiell intelligens) utifrån verkliga specifikationer, reviderade med mänsklig intelligens. Vi visar vad som är möjligt med nya metoder och att vi som företag använder dem för våra kunder:

En tillverkare av husvagnar och husbilar hade en smidig och engagerad medarbetare på avdelningen för arbetsberedning. Medarbetaren, vars namn vi har ändrat och som vi här kallar Henry, hade länge letat efter ett sätt att förenkla de interna processerna.

Under sin internetsökning stötte Henry på företaget Dr Christoph Heßler Maschinensysteme (CHM HESSLER), som hade utvecklat den innovativa spolfräsen. Henry imponerades av CHM HESSLER:s expertis och engagemang och tog kontakt och inledde en intensiv dialog. Henry insåg snabbt potentialen i en ny fräs för tillverkning av husvagnar och husbilar. Han kunde livligt föreställa sig hur användningen av detta innovativa verktyg skulle förbättra kvaliteten på arbetet och samtidigt minska produktionstiden. Hans passion för sitt arbete drev honom att hitta en lösning för att integrera den nya fräsen i företaget.

Det visade sig ursprungligen att Befintliga planfräsar inte kunde bearbeta alla de arbetsstycken som husvagnstillverkaren behövde. När kraven hade klarlagts utvecklade CHM HESSLER en specialvariant H av spolfräsen som uppfyllde företagets krav. Henry gav viktig feedback på utvecklingen av denna variant och hade ett nära samarbete med CHM HESSLER:s konstruktionsavdelning och produktionspersonal. På så sätt såg han till att den nya spolningsfräsen var perfekt anpassad till husvagnstillverkarens behov.

Under hela projektet bar Henry en mask på grund av coronaviruspandemin, vilket gjorde hans ansikte okänt för CHM HESSLER. Trots denna fysiska barriär fortsatte han att arbeta nära CHM HESSLER för att diskutera och genomföra koncept, förändringar, testutplaceringar och skyddselement.

När spolfräsen H slutligen togs i bruk var husvagnstillverkaren mycket nöjd med den kvalitet och precision som den gav. Medarbetarna var tacksamma för Henrys engagemang och tog emot den nya fräsen med entusiasm. Produktionsprocesserna blev mer effektiva och arbetet underlättades, vilket ledde till ökad tillfredsställelse och motivation bland medarbetarna.

Efter den framgångsrika lanseringen av spolfräsen H fick Henry äntligen möjlighet att besöka CHM HESSLER i deras mässmonter och träffa dem personligen. Att bli hälsad på utan mask symboliserade slutförandet av ett gemensamt projekt och framgången för samarbetet mellan husvagnstillverkaren och CHM HESSLER. Henry förtjänar ett erkännande för sin värdefulla roll i introduktionen av H-spolningsfräsen.

Berättelsen om spolfräsen H och samarbetet mellan Henry für den Wohnwagenbauer och CHM HESSLER understryker vikten av partnerskap, innovation och anpassningsförmåga. Den visar hur gemensamt engagemang och samarbete kan leda till nya lösningar, även i utmanande tider som coronapandemin.

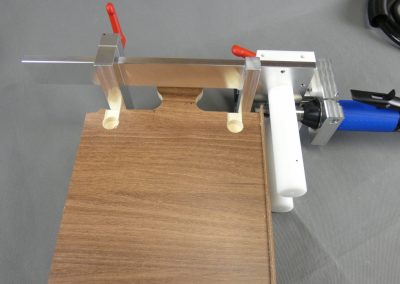

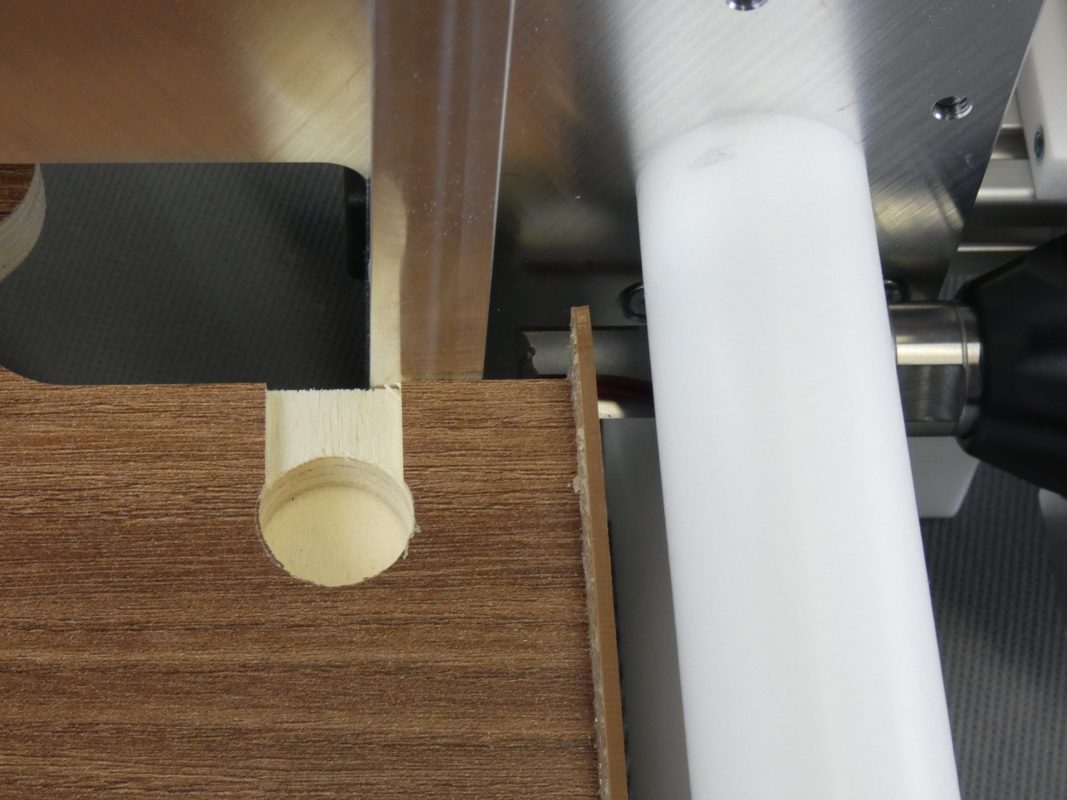

Fräs H i linje med arbetsstycke 1

Vad spolningsfräsen H för alla vinklar kan göra:

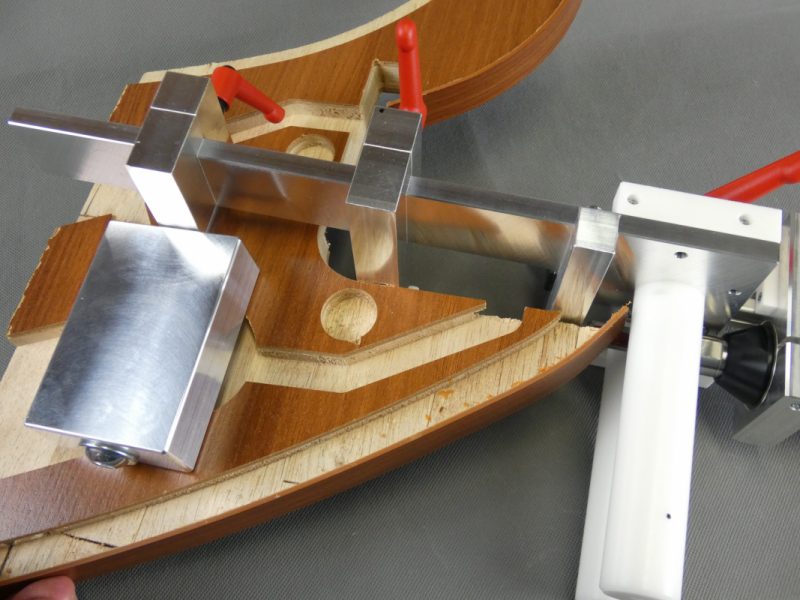

  • Planfräsning av kantlistöverhäng på detaljer med skåror och utbuktningar

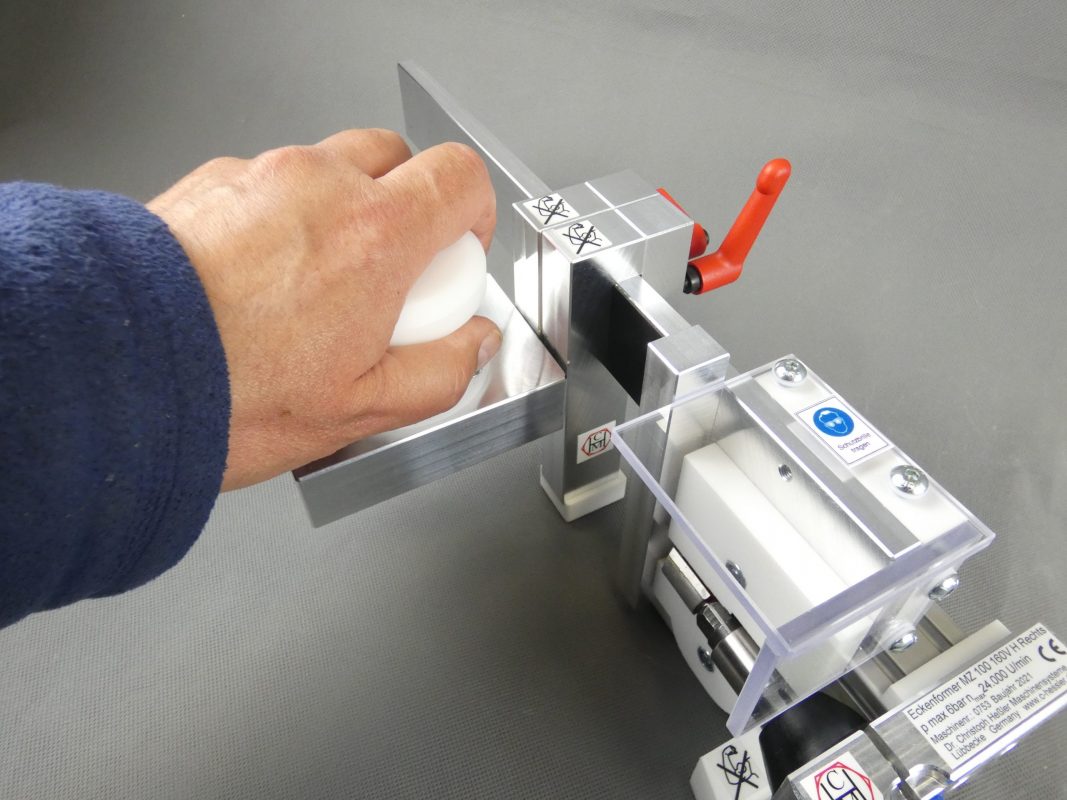

  • Snabb justering av centrumstoppet för att anpassa det till arbetsstyckets geometri
  • Snabb justering av frontstoppet med fixeringsblock
  • Snabb växling mellan olika hörnvinklar utan justering
  • Rent fräsresultat

Ytterligare information

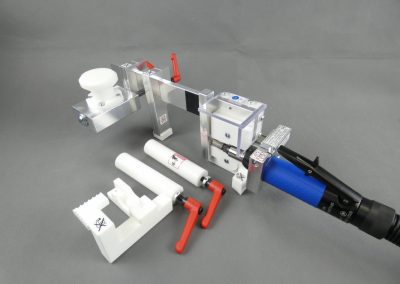

Spolningsfräs med full vinkel



  • Pneumatisk specialdrivning tillverkad i Tyskland, särskilt tyst, lätt och kraftfull, med hög koncentricitet
  • Skaft 8mm
  • max. ca 23.000 varv/min
  • max. 6 bar
  • ca 440 watt
  • ca 600 l/min
  • Fräs med trycklager, nominell diam. 12,7 mm, Trycklagrets utskjutning mot skäreggarna kontrollerad/justerad, Hårdmetall, 2 tänder, skaft 8 mm
  • Centrumbordets bredd 40 mm
  • Topp- och bottenskydd av polykarbonat
  • För planfräsning av utskjutande kantliständar av trä eller plast:
  • Max 160° vinkel på arbetsstyckets inre hörn.
  • Upp till 3 mm kanttjocklek
  • Förkunskapskrav:
  • Den intilliggande smala sidan av arbetsstycket bör vara minst ca 200 mm lång för god vägledning.
  • Kantlistöverhänget får inte vara större än 3 mm. Hörnformaren är inte avsedd för avskiljande förläggning genom ett långt kantlistöverhäng.
