Groß-Ausklinker MZ 02 90F A E

5.375,00  ohne MwSt.

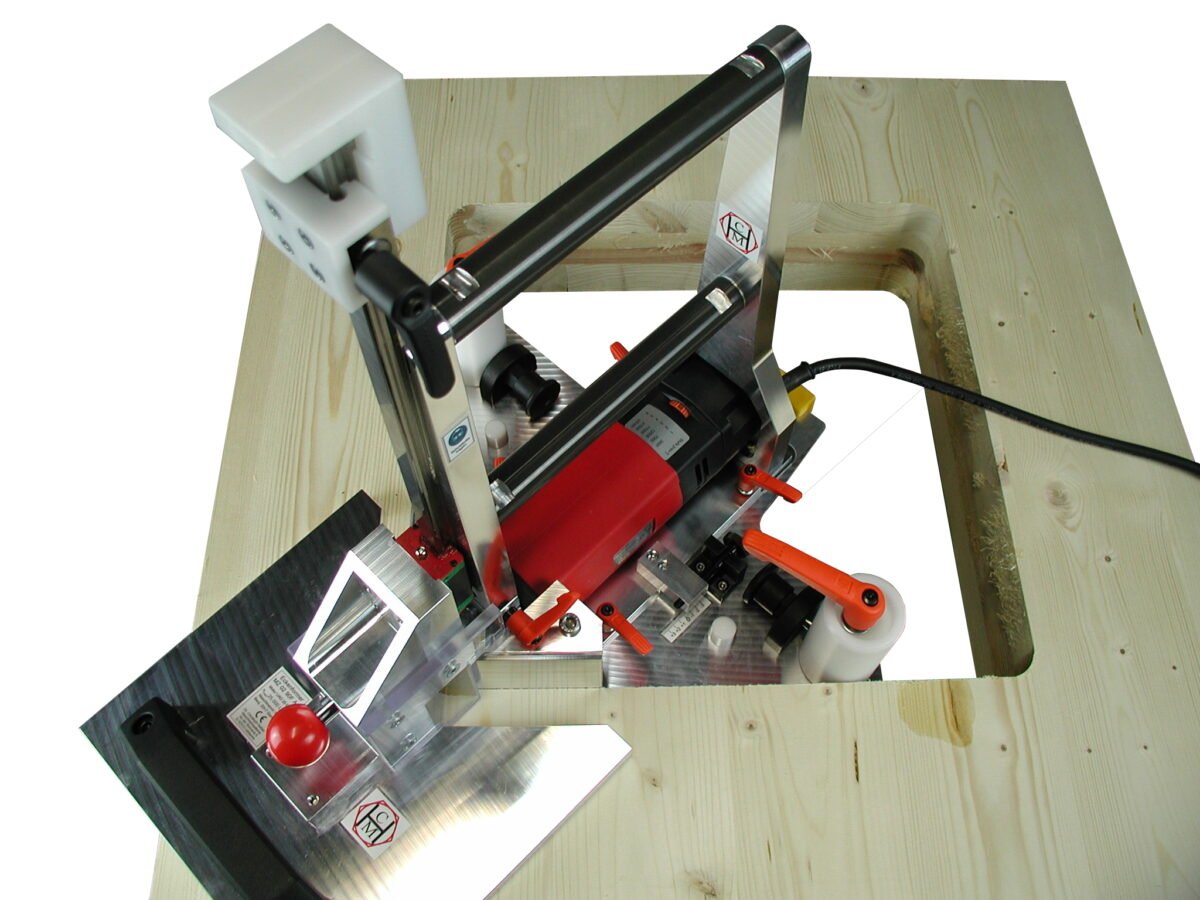

Der Groß-Ausklinker MZ 02 90F A E ist konstruiert worden für das Bearbeiten von Massiv-Schichtholz.

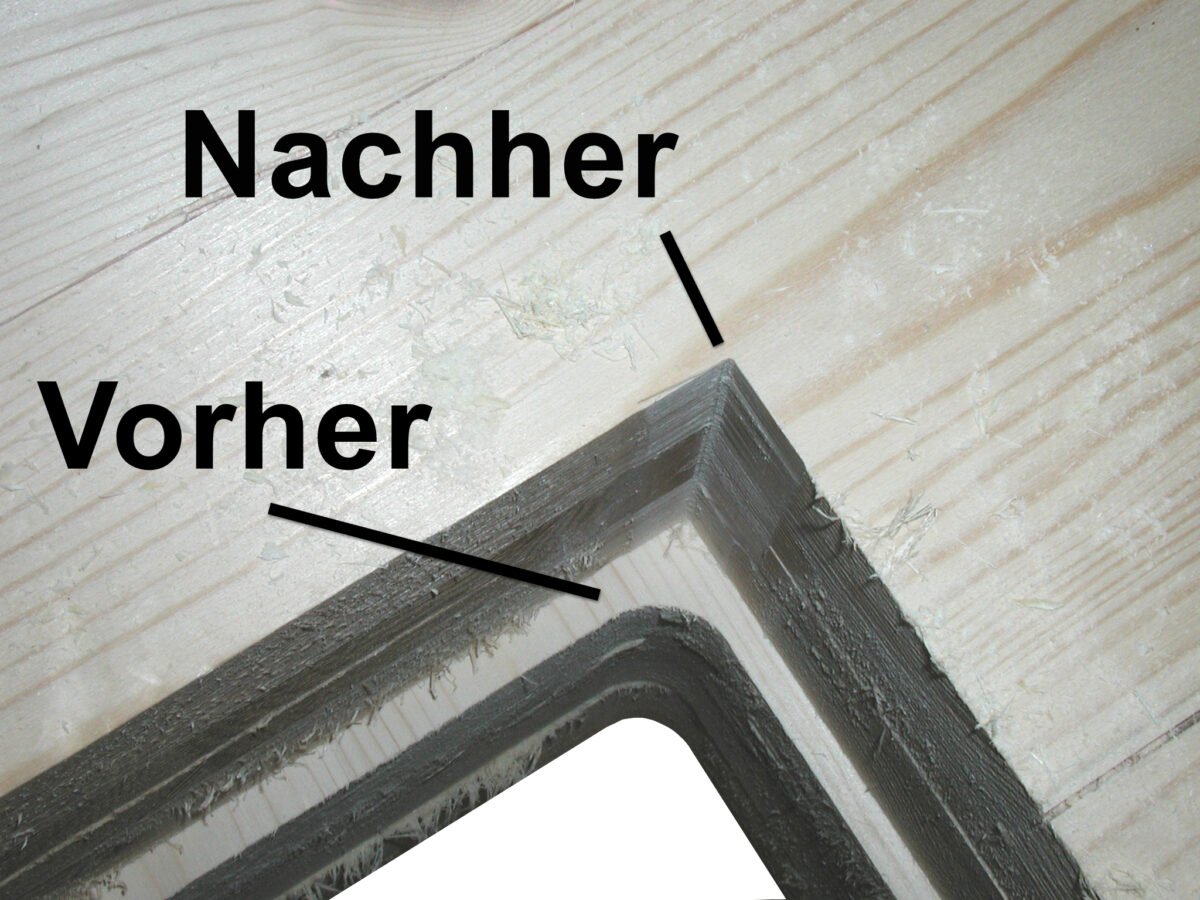

Rundungen an Innenecken werden entfernt, die nach dem Fräsen eines Ausschnittes stehen bleiben.

Im Arbeitsablauf wird das erneute Positionieren der oft sehr großen Werkstücke eingespart. Sie verbleiben außerhalb der CNC-Maschine für das Fräsen der Innenecken mit dem Groß-Ausklinker MZ 02 90F A E. Der Kunde des Werkstückes erhält ein höherwertiges Werkstück.

Beschreibung

Der Groß-Ausklinker MZ 02 90F A E ist konstruiert für das Bearbeiten von Massiv-Schichtholz. Dafür reicht die Leistung des Möbel-Ausklinkers MZ 02 90F A, (ohne E), nicht mehr aus. Rundungen an Innenecken werden entfernt. Diese sind vorher beim Fräsen eines Ausschnittes stehen geblieben.

Original-Video von unserem Kunden Stora Enso, Werk Ybbs, Österreich

Beim Fräsen eines Ausschnittes in Brettschichtholz bleibt der ausgeschnittene Teil im Werkstück liegen. Zum Entfernen muss das Werkstück aus der Maschine geholt werden. So wird ein nachfolgendes Neupositionieren notwending. Das ist aufwändig und kostet Zeit.

Mit dem Groß-Ausklinker MZ 02 90F A E entfällt das erneute, fräsgenaue Positionieren. Wärend die Rundungen in den Innenecken am ersten Werkstück entfernt werden, kann bereits ein zweites Werkstück auf der Fräse bearbeitet werden.

Dem bauseitigen Abnehmer wird das Bearbeiten abgenommen, was als allgemeiner Trend immer mehr gefragt ist.

Weitere Informationen

Groß-Ausklinker MZ 02 90F A E

für Eckenausklinkung mit Elektromotor

  • Anschlagelemente zum Anschlagen an den Seiten der Innenecken
  • 1 Stück V-förmiger Fräser, festbestückt, Schaft 8mm, Spitzenwinkel 90°. Je nach Fräser kann in der Innenecke ein Rest stehen bleiben, der eine Ebene mit etwa 1,5 mm Breite bildet.
  • Linearführung
  • Verstellung des Motors zu den Anschlägen
  • Lösbare Fixierung der 0-Position der verstellbaren Anschläge
  • Befestigung für Absaugschlauch
  • Ein-/Ausschaltung direkt am Motor
  • Gewicht etwa 13 kg
  • Ausschließlich für die Entfernung des Radius an 90°-Innenecken an plattenförmigen Werkstoffen aus Kiefer und Fichte.

Arbeitsweise/Grenzwerte:

1. Maximale Dicke des Werkstückes: 220 mm, auf Anfrage auch größer

2. Minimale Länge der kürzesten Seite in einem allseitig umschlossenen Ausschnitt:

etwa 350 bis 400 mm.

3. Maximaler Innenradius: 20 mm, auf Anfrage auch größer

4. Um die Ausrisse/Ausfransungen auf der Oberseite und Unterseite zu begrenzen, muss der V-förmige Fräser vorsichtig, langsam und ohne seitliche Verschiebung bis zu maximalen Fräsbreite und einige Millimeter darüber hinaus in das Werkstück vorgeschoben werden.

Erst nach diesem Vorfräsen kann über die Breite des Werkstücks mit dem Austritt auf der gegenüberliegenden, vorgefrästen Seite durchgefräst werden.

5. Je nach verwendetem Fräsertyp bleibt in der Innenecke ein Rest stehen, der eine Ebene mit etwa 1,5 mm Breite bildet.
