Hjørneafrunder MZ 02 90F
Tekniske egenskaber
- Præcis 90°-vinklingsrundering uden uskarphed
- Rent fræsningsresultat
- Meget god håndtering
- Støjreduceret motor med hastighedsregulering
- Meget let: 1,4 kg
- Omdrejningstal indstilleligt op til 24.000 omdr./min.
620,00 € uden moms.
3 på lager
Problem:
Mange kantlimningsmaskiner har ingen kopieraggregat, Det betyder, at hjørnerne skal bearbejdes manuelt – hvilket ofte er tidskrævende eller ikke giver det ønskede resultat.
Løsning:
Den Hjørneafrunder MZ 02 90F Muliggør fejlfri og præcis 90°-vinkelslibning med en perfekt finish. Den erstatter dyre kopieringsaggregater og leverer reproducerbare resultater på få sekunder.
Funktionsmåde
- Guide som lige holdehjælp med emneholderarm
- Let trykluftmotor med standardfræsekniv R2
- Indstillelige radiale trykpunkter for præcis fræseafstand
- Anlauflagerbremse direkte på apparatet
- Kan bruges til højre og venstre hjørner (spejlvendt)
Tekniske højdepunkter
- Præcis 90°-vinkelsving
- Støjreduceret motor med hastighedsregulering
- Meget let aggregat (1,4 kg)
- Robust og vedligeholdelsesfri ledning
- Radialt tryk forhindrer fræsningsspor
- Optimale håndtering takket være støddæmpende plader
- Velegnet til højre og venstre hjørner
- Ideel til softforming-profiler
- Et alternativ til sav, kniv og file
Anvendelsesmuligheder (Use Cases)
- Kråberede hjørner på møbeldele
- Efterbehandling ved kantlimningsmaskiner uden kopieringsaggregat
- Bearbejdning af skrånende sideflader
- Softforming-profiler
- Præcis hjørnebearbejdning inden for snedker‑ og tømrerfaget
Før:
Skærpede, afklippte eller overskydende kanter i hjørnerne, der skal rettes manuelt og ofte efterlader synlige spor.

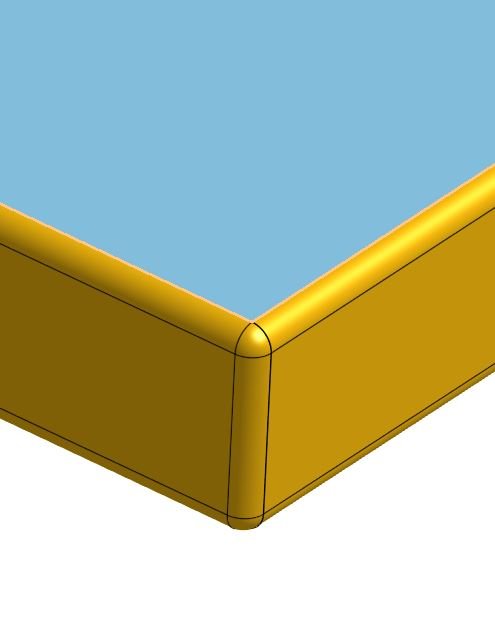

Efterfølgende:
Rensede afrundede hjørner, jævn overflade, ingen fræsspor, professionel kvalitet.
Leveringens omfang
- Maskine Eckenrund MZ 02 90F
- Forudindstillet fræsemaskine
- Testløb med træ/plast i fabrikken
- Standardudstyr luftværktøj olie
- Betjeningsvejledning
- Værktøj
3 på lager
Tekniske data
| Egenskab | Værdi |
|---|---|
| Drift | Trykluftmotor |
| Drehfrekvens | op til 24.000 U/min, justerbar |
| Tryk | maks. 6 bar |
| Luftforbrug | ca. 400 l/min |
| Spændeskive | Stel 8 mm, valgfrit 6 mm |
| Fræser | Stang 8 mm, standard R 2 mm, monteret, forudindstillet |
| Grundplade | Metal, aluminiumprofil, let og robust, løfteplade med styring |
| Vægt | Meget let (pneumatisk), 1,4 kg |
| Varenummer | eckenrunder-mz-02-90f |
Vil du prøve vores produkt eller købe det?
Forberedelse til højrefløj: Guide- og støttearm
Denne hjørnebeskyttelse er udstyret med en vedligeholdelsesfri ledning, der eliminerer forvrængning. Den er placeret ved at let trykke på understøttelsesarmen mod værktøjet i lodret position. Rundede indgreb er placeret på begge sider af understøttelsesarmen, hvilket gør det meget komfortabelt at placere værktøjet på understøttelsen.

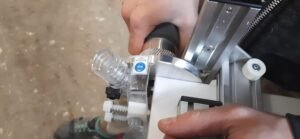

Startposition: Indstille den justerbare radiale støddæmper nederst
På sugeadapteren er der fastgjort to skruer, der peger i retning af værktøjets radius og derfor kaldes de radiale indstillinger. I den nederste position på hjørneboreren, når anløbslageret ligger på understøttelsen på værktøjetets underside, støder den øvre radiale indstilling ind mod den forreste kant på værktøjet. På denne måde kan værktøjet fræses præcist og nøjagtigt til den ønskede afstand. Håndteringen bliver mere sikker og nem.

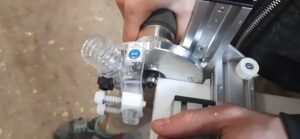

Vertikalt fræsning
Når tryklejet ruller hen over emnets forkant, løftes de radiale anslag væk fra emnets kant.
Takket være støtteskivens særlige design kan den pneumatiske enhed holdes meget tæt på arbejdsemnet. Dette resulterer i en meget god styrefornemmelse over hele fræsebanen.

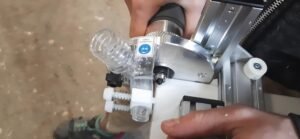

Endposition
Rullebanen er også begrænset på oversiden af det tilhørende nedre radiale stop.
Ud over bedre håndtering begrænser eller forhindrer de radiale stop fræsemærker.
Hvis kantlisten, som tryklejet ruller hen over, stikker lidt ud over toppen, synker tryklejet ned på toppen med fræseren. Det kan resultere i en uskøn fordybning på toppen af kantlisten på disksiden. Det radiale stop kan forhindre det i at synke. Det samme gælder for undersiden.
Variabel
Kan bruges til højre og venstre hjørne
Kantenrundet kan anvendes i både højre og venstre hjørner. Til en venstre hjørne drejes kantrundet blot og anvendes præcist spejlreflekteret. Modifikationer eller ændringer er ikke nødvendige.
